针对双性能整体叶盘研制需求，实验室针对整体叶盘常用材料TC4和TC17钛合金开展了线性摩擦焊接研究，分别研究了焊接压力对焊接接头成形的影响规律以及异种材料焊接过程中焊接界面组织演化规律，为双性能整体叶盘的研制提供了基础工艺支撑。

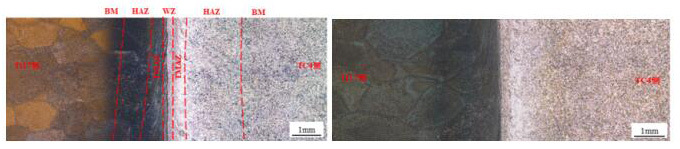

a)120MPa b)150MPa
c)180MPa
图1 不同焊接压力下焊接接头宏观组织形貌

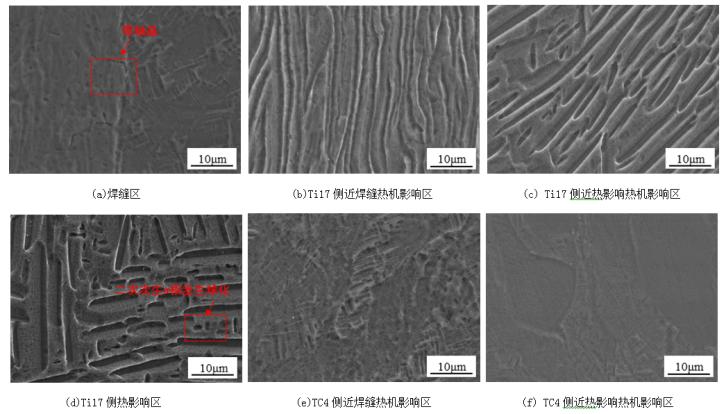

图2 异质钛合金焊接接头各区域显微组织形貌

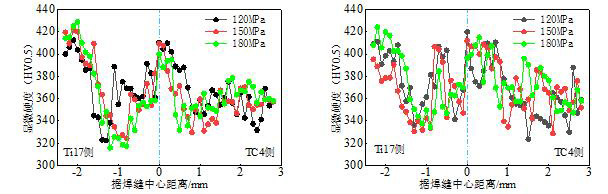

a) 接头中心区域 b) 接头上端部区域
图3 不同焊接压力下焊接接头不同位置显微硬度分布
黑公网安备23010902010305
